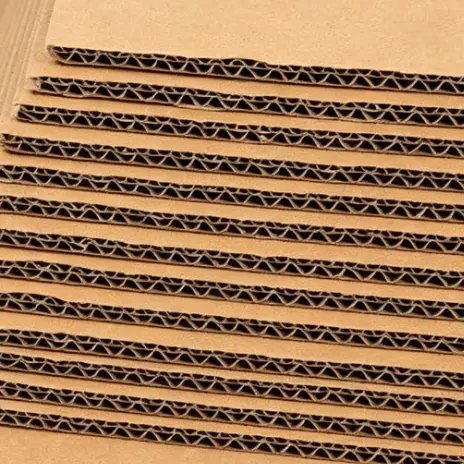

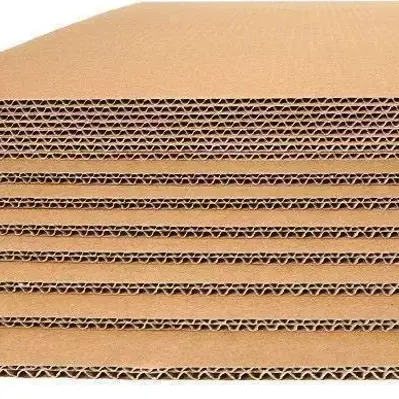

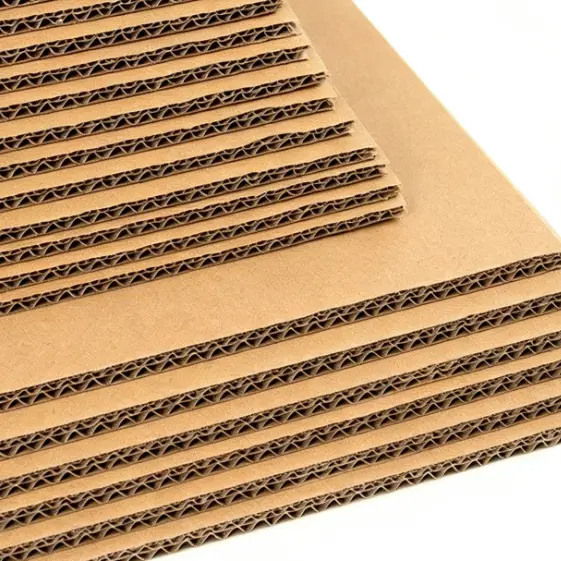

Cartón corrugado de doble pared BE-Flute de alta compresión

El cartón corrugado de doble pared con flauta BE de alta compresión se produce uniendo y presionando una capa exterior de flauta fina (flauta E) con una capa interna de flauta media (flauta B) a altas temperaturas. Esta estructura compuesta logra un equilibrio de ingeniería entre el control del espesor y la resistencia física: el espesor total se mantiene dentro del rango de 3,5 a 5,0 mm, aproximadamente entre un 30% y un 40% más delgado que el tablero BC de doble pared convencional, al mismo tiempo que proporciona suficiente soporte estructural para el apilamiento.

Esta estructura es adecuada para empaquetar productos de peso mediano a liviano (18 a 30 kg), y ofrece una combinación de utilización eficiente del espacio de almacenamiento y transporte y protección confiable del producto.

Parámetros físicos clave

ElCartón corrugado de doble pared BE-Flute de alta compresiónSe fabrica en estricta conformidad con la norma nacional GB/T 6544-2008 "Cartón Corrugado". Sus principales indicadores de desempeño son los siguientes:

Explicación del indicador: La resistencia de la prueba de aplastamiento del borde (ECT) es un parámetro clave que mide la resistencia a la compresión vertical del borde del tablero y determina directamente la resistencia máxima de apilamiento de la caja. La resistencia al estallido refleja la resistencia del cartón a la perforación localizada y está directamente relacionada con la resistencia de unión de las fibras del cartón de revestimiento y el medio corrugado. Ambas métricas deben probarse después de 24 horas de preacondicionamiento en un ambiente estándar (23°C, 50% RH). La norma nacional exige una resistencia al estallido de al menos 1.200 kPa para el cartón ondulado de doble pared; Los valores citados anteriormente representan medidas tomadas según las especificaciones estándar, y las cifras reales pueden variar dependiendo de los ajustes a la composición del material.

Comparación con otras estructuras corrugadas de doble pared

Diferencias de espesor y peso

El tablero estándar de doble pared con flauta BC tiene un espesor de 6,0 a 7,0 mm, mientras que el cartón corrugado de doble pared con flauta BE de alta compresión se controla dentro del rango de 3,5 a 5,0 mm. Esta reducción en el espesor de aproximadamente 2,5 mm permite un aumento del 6% al 8% en la capacidad de carga dentro de un contenedor de 40 pies de alto cubo.

Diferencias en imprimibilidad

La flauta fina exterior presenta una mayor cantidad de flautas por unidad de longitud, lo que proporciona puntos de soporte más densos para el revestimiento y da como resultado una superficie plana superior. Esta característica ofrece ventajas en la impresión flexográfica, particularmente para reproducir líneas finas y grandes áreas de color sólido, cumpliendo así con los requisitos de presentación visual de logotipos de marcas y empaques de exhibición minorista. En comparación con la flauta BC, ofrece una mayor precisión de impresión; En comparación con la flauta EE, proporciona una mayor rigidez estructural y una resistencia superior a la deformación durante el apilamiento.

Diferencias en la capacidad de carga

Según las especificaciones estándar, la resistencia al aplastamiento del borde (ECT) varía de 4,5 a 5,5 kN/m, lo que hace queCartón corrugado de doble pared BE-Flute de alta compresiónAdecuado para envasar productos de peso ligero a medio (18-30 kg). Para aplicaciones que requieren una mayor capacidad de carga, la resistencia se puede mejorar aumentando el gramaje del cartón (por ejemplo, utilizando cartón kraft que supere los 190 g/m2) o seleccionando un medio corrugado de alta resistencia.

Escenarios de aplicación

·Embalaje de comercio electrónico y electrónica de consumo: adecuado para artículos como accesorios digitales, pequeños electrodomésticos y hardware inteligente; equilibra el atractivo visual con una sólida protección de envío.

Envasado de alimentos y bienes de consumo: ideal para paquetes múltiples de bebidas, cajas de regalo para refrigerios, artículos de papelería, juguetes y artículos para el hogar; El diseño liviano reduce los costos de logística, mientras que la resistencia al aplastamiento de los bordes admite el apilamiento de múltiples capas en entornos minoristas.

Embalaje de exhibición al por menor: Adecuado para crear soportes de exhibición temporales y cajas de exhibición promocionales; presenta una superficie imprimible de alta calidad y un diseño estructural estable.

Proceso de producción y garantía de calidad

Utiliza una línea de producción automatizada de cartón corrugado de cinco capas, lo que garantiza un control del proceso de principio a fin, desde la formulación de la materia prima y la laminación/prensado hasta el corte y el conformado.

Selección de materia prima: utiliza cartón kraft de alta rigidez y medio corrugado de alta resistencia, unidos con adhesivo ecológico a base de almidón. El gramaje del cartón liner se puede ajustar entre 140 y 250 g/m² según los requisitos de carga; El gramaje medio se puede ajustar entre 100 y 170 g/m².

Laminación y prensado: prensado simultáneo a alta temperatura de medios corrugados de doble capa; El control preciso sobre el espesor del tablero y la tensión de la capa evita la deformación de las ranuras durante la laminación.

Postprocesamiento: Compatible con procesos de impresión, ranurado y troquelado de alta velocidad; el tablero resiste cortes y plegados de alta precisión, lo que garantiza bordes limpios y se adapta a formas irregulares personalizadas y requisitos de impresión complejos.

Adquisiciones y Servicios

Zhongyi Intelligent Packaging Co., Ltd. es un fabricante y proveedor profesional con más de 20 años de experiencia en la industria del embalaje de cartón corrugado. La empresa opera una base de producción inteligente que cubre 42 mu (aproximadamente 28.000 m²) en el condado de Changli, ciudad de Qinhuangdao, provincia de Hebei, con una inversión total de 200 millones de RMB y una fuerza laboral de más de 100 empleados. Reconocida como una empresa "especializada, refinada, única e innovadora" (SRUI) de la provincia de Hebei, la empresa está equipada con maquinaria avanzada, que incluye líneas de producción automatizadas de cartón corrugado de cinco capas, prensas offset de alta velocidad y centros de procesamiento inteligentes, junto con instrumentos de prueba integrales. Todos los procesos, desde el conformado y corrugado del papel base hasta la impresión de precisión, el troquelado y el acabado a prueba de humedad, se realizan internamente, lo que garantiza un control total sobre la calidad del producto, los cronogramas de producción y la precisión de la personalización.

Cobertura del servicio: Las operaciones cubren de manera estable la región de Beijing-Tianjin-Hebei, Mongolia Interior y el noreste de China. La entrega rápida a corta distancia está disponible dentro de las regiones Beijing-Tianjin-Hebei y Noreste, mientras que los pedidos a nivel nacional se envían en un plazo de tres días hábiles.

Capacidad de producción y suministro: Se mantiene un amplio stock de cartón corrugado de doble pared con flauta BE estándar de alta compresión, lo que permite el cumplimiento rápido de pedidos de pequeño y gran volumen. Se programan especificaciones personalizadas (anchos, gramajes, espesores o procesos de impresión no estándar) para la producción; el primer lote se entrega dentro de los 7 a 10 días hábiles siguientes a la confirmación de la muestra. La programación de la producción es flexible y se da prioridad a la creación de prototipos, pedidos de prueba de lotes pequeños y solicitudes urgentes.

Sistema de control de calidad: la empresa mantiene un sistema de control de calidad estandarizado que cubre cada lote y cuenta con todas las calificaciones necesarias, incluida una licencia comercial, un permiso de operación de impresión y una certificación del sistema de calidad ISO. Antes del envío, las muestras de cada lote se someten a pruebas para determinar indicadores clave como resistencia al aplastamiento de los bordes, resistencia al estallido, desviación del espesor, contenido de humedad y resistencia de la unión. A petición del cliente, la verificación del rendimiento también se puede realizar en condiciones del mundo real, como vibración simulada de transporte a larga distancia, transporte marítimo con alta humedad y apilamiento multicapa. El CPK (índice de capacidad de proceso) entre lotes es ≥1,33, lo que garantiza una calidad constante y trazable para el suministro a largo plazo.

Suministro directo de fábrica: como fabricante original, la empresa maneja todos los procesos internamente, eliminando intermediarios y ofreciendo un modelo de suministro directo de fábrica a los clientes de adquisiciones.

Soporte de servicio de proceso completo: aprovechando más de dos décadas de experiencia en la industria, la empresa brinda soporte de servicio integral, que incluye consultas de selección de productos preventa, monitoreo de producción durante el proceso y garantía de calidad posventa. Ofrecemos muestras gratuitas para pruebas y proporcionamos tamaños personalizados y especificaciones de materiales adaptadas a escenarios de aplicación específicos, evitando de manera efectiva el desperdicio de costos y los daños al producto causados ​​por una selección inadecuada.

Garantizamos el cumplimiento medioambiental: todo el cartón ondulado se fabrica con pulpa de madera virgen de alta pureza y se combina con adhesivos y tintas ecológicos e inodoros. Libres de sustancias volátiles nocivas, los materiales son 100% reciclables y biodegradables, y cumplen con las regulaciones ambientales en los mercados nacionales y extranjeros importantes, incluidos la UE y América del Norte, así como con los requisitos de exportación.

Preguntas frecuentes

P1: ¿Qué peso de apilamiento puede soportar el cartón corrugado de doble pared BE-Flute de alta compresión?

R: Depende de las dimensiones de la caja, el peso base del cartón liner y del medio, y la cantidad de capas de apilamiento. Zhongyi realiza cálculos precisos y personaliza la composición del papel según los requisitos específicos de altura de apilamiento (por ejemplo, 2,4 m para contenedores, 3 m para almacenes) y factores de seguridad, utilizando fórmulas de conversión entre los valores de resistencia a la compresión de la caja (BCT) y prueba de aplastamiento de bordes (ECT). Para ambientes de alta humedad (RH 90%), Zhongyi también proporciona datos de pruebas ECT en condiciones de humedad para garantizar la confiabilidad del producto durante el transporte real.

P2: ¿La flauta B o la flauta E colapsarán durante el apilamiento a largo plazo en almacén de tableros de estructura BE?

R: Hay dos causas principales del colapso de la flauta: deformación plástica debido a una resistencia insuficiente a la compresión del tablero y ablandamiento de la fibra en ambientes de alta humedad (HR > 75%). En una estructura BE, la flauta B tiene una amplitud de onda mayor y una rigidez a la compresión significativamente mayor que la flauta E; Bajo la misma carga, la tasa de deformación por compresión de la flauta B es aproximadamente del 60% al 70% de la de la flauta E, lo que hace que la flauta E sea más propensa al microcolapso inicial durante el apilamiento. Para evitar el colapso, se recomiendan dos soluciones estándar: ① Cuando el apilamiento supera las seis capas, oriente el canal B paralelo al eje vertical de la caja para utilizar la rigidez longitudinal del canal B para soportar la carga; ② Cuando la humedad ambiental exceda el 70 %, utilice un revestimiento de tamaño resistente a la humedad (absorción de agua ≤ 25 g/m², probado según GB/T 1540), que puede aumentar la retención de resistencia en ambientes de alta humedad del 70 % a más del 85 %.

P3: ¿Qué tan bien el cartón corrugado de doble pared con flauta BE de alta compresión reproduce los puntos de medios tonos durante la impresión flexográfica?

R: El revestimiento exterior está soportado por la capa de flauta E, que presenta una altura de flauta de solo 1,2 mm y un paso de 2,5 mm; en consecuencia, la planitud de la superficie es muy superior a la de las placas de flauta B o C (alturas de flauta de 2,5 a 3,5 mm). Los datos medidos muestran que la rugosidad de la superficie del revestimiento exterior del tablero de flauta BE (determinada según GB/T 2679.9) es de 2,5 a 3,5 μm, mientras que para el tablero de flauta BC, es de aproximadamente 4,5 a 6,0 μm. Esta diferencia afecta directamente la reproducción de puntos de medios tonos: el tablero BE-flute admite una trama de trama de 150 a 175 líneas por pulgada (lpi), lo que lo hace adecuado para gráficos navideños complejos, logotipos de marcas y texto pequeño; cuando se combina con flexografía de alta definición (que utiliza fabricación de planchas digitales y curvas de compensación de puntos precisas), puede lograr una calidad de impresión de 200 lpi. Sin embargo, se debe tener cuidado con la presión de impresión flexográfica; Lo ideal es una profundidad de impresión de 0,3 a 0,5 mm, ya que una presión excesiva (>0,7 mm) puede aplastar la ranura E y provocar depresiones en la superficie.

P4: ¿Qué importancia tiene la diferencia en la resistencia a la compresión entre los cartones corrugados de doble pared con flauta BE y EE del mismo gramaje?

R: Dados pesos básicos idénticos para el revestimiento exterior, el medio y el revestimiento interior, la resistencia al aplastamiento del borde (ECT) del tablero de flauta BE es aproximadamente 1,3 a 1,5 veces mayor que la del tablero de flauta EE, y su resistencia al estallido es aproximadamente 1,2 veces mayor. La causa fundamental de esta diferencia reside en la altura de la flauta: la altura de la flauta B (2,5 mm) supera a la de la flauta E (1,2 mm). Bajo carga vertical, el perfil ondulado de la flauta B proporciona un mayor momento de inercia para la sección transversal, mejorando así la rigidez general del tablero. Por ejemplo, con una configuración de revestimiento exterior de 140 g/m2, medio de 100 g/m2 y revestimiento interior de 140 g/m2, la ECT medida es de aproximadamente 5,0 kN/m para el tablero de flauta BE y 3,6 kN/m para el tablero de flauta EE. En escenarios de apilamiento, el tablero de flauta BE permite dos capas adicionales en comparación con el tablero de flauta EE (6 capas frente a 4 capas, suponiendo contenidos idénticos). Es cierto que el cartón EE-flute ofrece una superficie más lisa (rugosidad de aproximadamente 1,8-2,5 μm) y una calidad de impresión ligeramente superior; sin embargo, si la altura de apilamiento supera 1 metro o la distancia de transporte supera los 500 km, la resistencia superior a la deformación del tablero de flauta BE se convierte en una ventaja significativa.

P5: ¿Cómo se comparan los cartones ondulados de doble pared con flauta BE y BC en términos de rentabilidad general?

R: Gracias al uso de E-flute para la capa exterior, la estructura BE logra una resistencia al aplastamiento de los bordes comparable a la estructura BC mientras utiliza cartón de menor gramaje y papel mediano, reduciendo así el consumo de materia prima, bajo los mismos requisitos de rigidez. Además, la estructura BE es aproximadamente 2,5 mm más delgada que la estructura BC, lo que permite un aumento del 6 % al 8 % en la capacidad de carga dentro de un contenedor de 40 pies de alto cubo y resulta en costos unitarios de transporte más bajos. En cuanto a la impresión, la capa exterior E-flute ofrece una superficie plana superior, lo que minimiza el desperdicio causado por defectos de impresión. En general, la estructura BE ofrece un rendimiento físico equivalente a la estructura BC con menos entrada de materia prima, ofreciendo una rentabilidad superior en el consumo de materia prima, el almacenamiento y el espacio de transporte; Es particularmente adecuado para proyectos de adquisiciones de gran volumen que priorizan el control de costos y la utilización del espacio.

P6: ¿Es su empresa el fabricante original? ¿Cómo se garantiza una calidad constante para pedidos de gran volumen?

R: Zhongyi Intelligent Packaging es un fabricante original con más de 20 años de experiencia en la industria del embalaje de cartón corrugado. Operamos una instalación de fabricación inteligente que cubre aproximadamente 28.000 metros cuadrados (42 mu), equipada con una línea de producción de cartón corrugado de cinco capas completamente automatizada e instrumentos de prueba de soporte. Nos encargamos de cada paso del proceso internamente, desde el conformado y corrugado del papel en bruto hasta la impresión de precisión, el troquelado y el acabado a prueba de humedad, eliminando la necesidad de intermediarios. Para garantizar la calidad, hemos establecido un sistema de control de calidad estandarizado que cubre cada lote y contamos con la certificación del sistema de calidad ISO. Antes del envío, tomamos muestras aleatorias de los productos para probar indicadores clave como la resistencia al aplastamiento de los bordes, la resistencia al estallido, la desviación del espesor, el contenido de humedad y la resistencia de la unión. También podemos realizar una verificación del rendimiento según los requisitos del cliente (simulando condiciones del mundo real, como vibraciones en el transporte a larga distancia, transporte marítimo con alta humedad y apilamiento multicapa) para garantizar una calidad constante en todos los suministros a granel.

P7: ¿El cartón corrugado de doble pared con flauta BE de alta compresión cumple con los estándares ambientales de exportación?

R: Sí, cumple plenamente. Nuestro cartón corrugado de doble pared con flauta BE de alta compresión se fabrica utilizando pulpa de madera virgen de alta pureza y se une con un adhesivo ecológico e inodoro a base de almidón. Utiliza tintas a base de agua, no contiene sustancias volátiles nocivas y es 100% reciclable y biodegradable, cumpliendo plenamente con las regulaciones ambientales en los mercados nacionales y extranjeros más importantes (incluidos la UE y América del Norte). También ofrecemos servicios de valor agregado para cumplir con los requisitos de exportación, como etiquetas de advertencia de exportación impresas a medida y laminación resistente a la humedad y las manchas.

P8: ¿Cuál es el plazo de entrega? ¿Cómo se manejan las especificaciones personalizadas?

R: Las especificaciones estándar (anchos de 1200/1400/1600 mm; espesores de 4,0 a 4,5 mm) se mantienen en stock; Los pedidos se envían en un plazo de tres días hábiles a todo el país, y la entrega al día siguiente está disponible para las regiones Beijing-Tianjin-Hebei y Noreste. Las especificaciones personalizadas (anchos, gramajes, espesores o procesos de impresión no estándar) requieren una producción programada; el lote inicial se entrega entre 7 y 10 días hábiles después de la confirmación de la muestra. Ofrecemos cantidades de pedido mínimas flexibles para pruebas de lotes pequeños y podemos priorizar la producción de muestras. Para pedidos estables y de gran volumen, podemos firmar acuerdos de producción a largo plazo para acortar aún más los plazos de entrega y garantizar un suministro continuo.

Si tiene alguna otra pregunta que no esté cubierta aquí, comuníquese con nuestros ingenieros de ventas para obtener asistencia técnica personalizada.
